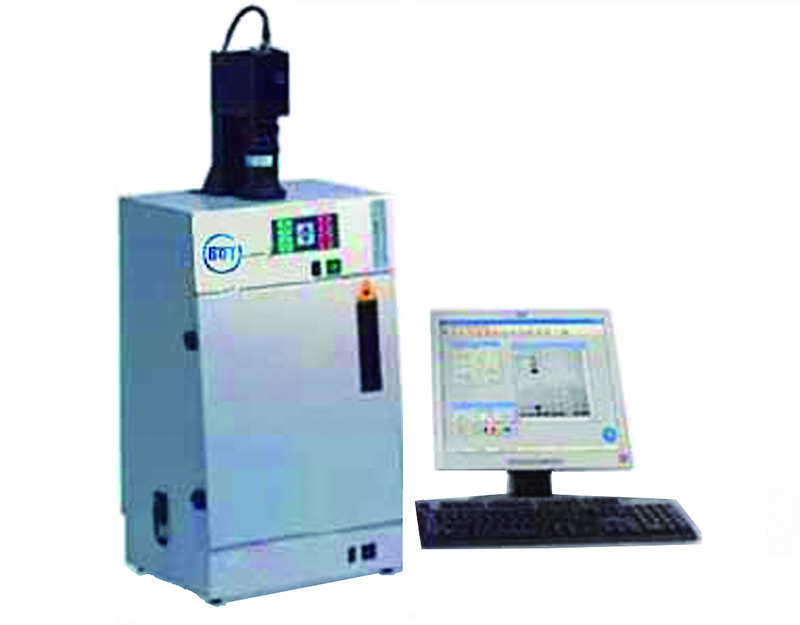

BOT-860SR凝膠影像分析系統

系統配置及主要技術參數：

 系統配置：

由紫外透射燈箱，白光轉換板，暗箱，數碼相機，計算機系統，凝膠分析軟件，全程控制CCD軟件系統等組成，可在暗室操作

1）技術要求

紫外燈箱：全密閉燈箱有效保護CCD，

波長：300nm（透射），253.7 nm （反射）   365 nm （反射）,暗箱內白光反射照明，無紫外和白光泄露，主機安全鎖有效保護機器內部元件。

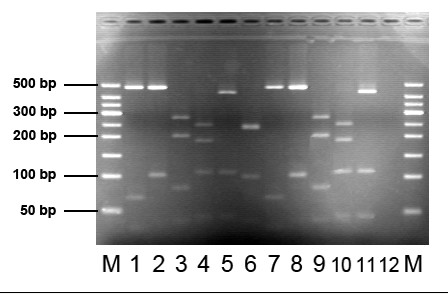

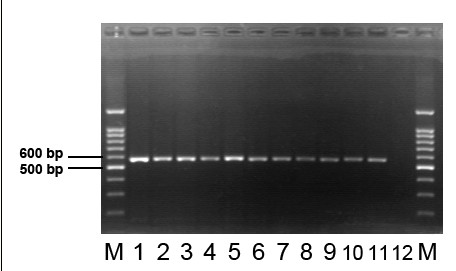

紫外透射面積：200×200mm,白光透射面積：230×190  8根燈管，保證強度，照射均勻。檢測靈敏度：Protein≥0.02ng，DNA≥0.05ng ,EB染色的DNA可作瓊脂糖電泳顯微照片，酶標板，放射自顯影照片，Slot/雜交分析等

CCD ：
有效像數： 500萬像素    長時間積分-150S
像數大?。?4.65umX4.65um
讀出噪聲： 15 e- rms
像 數： 12 bit
快門控制：電子快門
接 口：標準 C 接口
電動變焦鏡頭， F=1 ： 1.4 （ 2/3 ″）， 11.5~69mm
可通過機箱面板進行變焦、聚焦、光圈、透射紫外燈及反射燈的全自動控制
可通過計算機進行變焦、聚焦、光圈、透射紫外燈及反射燈的全自動控制
可通過計算機進行凝膠圖像的實時觀測及可進行整圖的局部區域拍攝、 ROI 區域設定、自動曝光設定
可設定連續采樣的次數、時間間隔和起始及終止曝光時間，進行動態連續拍攝而方便獲得最佳條件和效果的實驗結果實現 Timelamps
拍攝時曝光不足具有自動報警功能
具有任意選擇動態顯示區域進行拍攝的功能
可通過機箱上的防紫外觀察窗直接觀察凝膠

可分析1D，，AFLP的專業軟件

程控拍攝軟件：＊BOT系列軟件通過計算機直接控制光圈、快門速度、變焦、文件存貯、轉換等。全部操作過程在計算機上實現。

專業圖象分析軟件：可分析1D，AFLP

2）配置要求：

①帶雙紫外線反射光源的暗箱(253.7nm、365nm)；

②互換式紫外透射光源(300nm)/白光透射光源；

③配有專用濾光鏡；

④具有與CCD實時預覽、自動對焦功能完全相同的高辨率電腦控制攝影相機；

⑤高配置品牌計算機；高分辨率激光打印機
